デジタル写真空中三角測量
 ● デジタル写真空中三角測量 及び デジタルオルソ
基準点を対標明細等より、ステレオマッチングで観測し、デジタル空三を行います。 それにより自動標高抽出によってグリッドやティンのDTMを作成できます。これらのデータを用いてオルソモザイク画像の作成ができます。
また、自動標高抽出では取得できない陰影部や特異点をマニュアルで補正する事ができ、マニュアル編集する事により精度の高いDTMの作成ができます。

業務内容  :

 固定資産  道路  河川  森林  基盤地図情報  都市計画

関連作業  :

 製本(蛇腹製本)    加工(掲示用大型パネル)

使用ソフト
■ SOCET SET
■ LH Systems 社製
 自動空中三角測量
 DTM(数値地形モデル)自動地形抽出
 DTM 表示・編集
 3次元情報収集及び編集
 ステレオ観測システム
■ DiAP
■ CAD Systems 社製
 10μスキャニングデータによる実態画像
 DM-Proとの完全連携
 MicroStation上での直接観測・描画
 協力なラスターエンジン
 公共測量作業規定図式  (1/500 1/1000 1/2500 対応)
■ 図化名人
■ アジア航測 社製
 標定解析
 オルソフォトモザイク
 DEM自動計測
 オルソ画像作成
デジタル化された航空写真やデジタル撮影された航空写真を空中三角測量や
公共測量作業規定また、地理院仕様に準拠した
オルソフォトデータを作成します。

作成されたデータからの出力作業及び
製本(蛇腹製本)、加工(掲示板大型パネル)
も一括で対応致します。

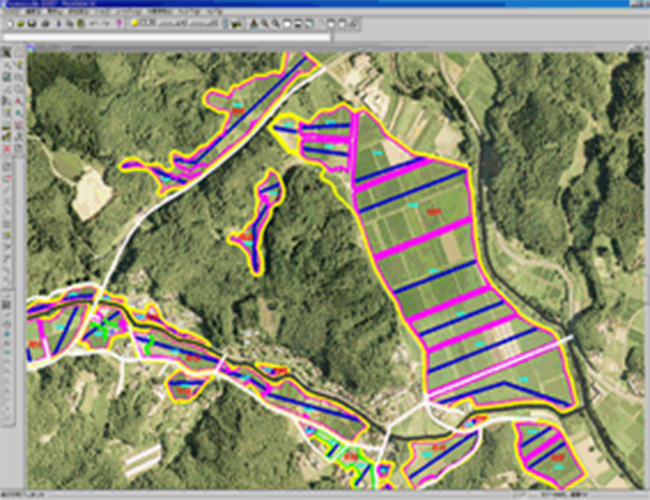

 ● 簡易デジタルオルソ
空中三角測量を行わず、市販されているDTM(国土地理院発行の50メートルメッシュ標高データ)と1:2500の地形図を用いて正規化を行います。通常のオルソよりも精度はおちますが、写真十枚程度までであれば速やかな作業ができます。
関連作業  :

注記・整飾入力   モザイク合成

簡易オルソ作業をした写真を一枚の狭い範囲だけで完結させるのではなく幾枚の写真を繋ぐことを行います。 この時に写真の色むらの補正も行います。
オルソされたものをトリミングまでで終わらせる場合もありますが、要望に応じ注記整飾を置く作業も行います。文字の種類やサイズの制限はありますがこれにより『図面のように扱える写真』を作る事も可能です。


※DMデータを用いれば写真の上に地形データを重ねることも可能
※これらを印画紙に出力するサービスも行っています。
使用ソフト
 SysImage Producer
■ CAD Systems 社製
 デジタルオルソフォトデータ生成
 ラスター高速表示によるスムーズなデータ処理
 フェザーリング処理による矛盾の無い接合処理
 Tinモデル生成
 GeoCoding
 ERDAS IMAGINE
■ Leica Geosystems 社製
 リモートセンシング画像解析
 画像接合(モザイク)
